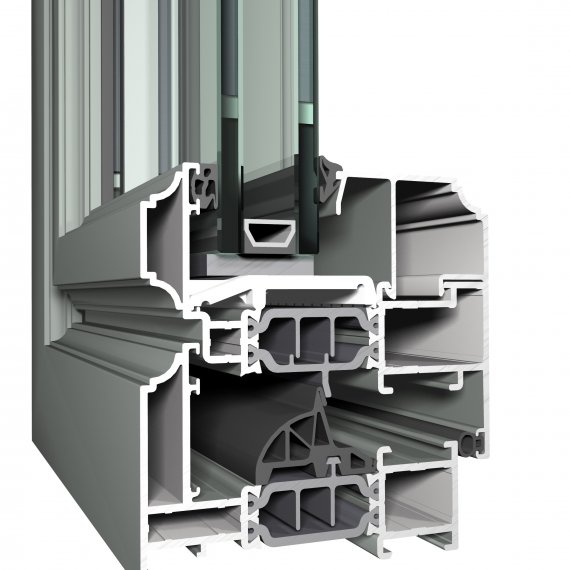

CS 77-RE

Concept System® 77 je vysoko izolovaný okenný systém, ktorý spĺňa vysoké nároky na tepelnú izoláciu, stabilitu a bezpečnosť. Vylepšením tepelných vlastností systému variantmi HI a HI + sa hodnota súčiniteľa prechodu tepla rámu Uf dostala až na 1,1 W / (m2K). Jedinečný koncept systému je vhodný tiež pre použitie trojskiel a možno tak dosiahnuť švajčiarskeho certifikátu Minergie.

Vlastnosti systému ako nepriezvučnosť, vodotesnosť, vzduchotesnosť, ale aj špeciálne aplikácie ako požiarna odolnosť či odolnosť proti priestrelu, spĺňajú najprísnejšie európske normy. Okrem toho sú okná zo systému CS 77 dostupné v 2. a 3. triede odolnosti proti vlámaniu, čo z nich robí veľmi bezpečný systém.

Pre potreby rôznych typov budov je systém dostupný v niekoľkých dizajnových variantoch, Functional, Renaissance a Skryté krídlo. Systém CS 77 zahŕňa kompletné riešenie pre všetky typy dnu a von otváraných okien. Jednoduchá kombinácia s dverami, posuvnými systémami a systémom vetrania Ventalis z neho robí univerzálny produkt pre všetky typy stavebných konceptov, a to aj s najvyššími požiadavkami na bezpečnosť.

Varianty

CS 77-FU

CS 77-FU

Functional

Zobraziť detail
CS 77-BP

CS 77-BP

Nepriestrelné okná

Zobraziť detail
CS 77-FP

CS 77-FP

Ohňuvzdorné okná

Zobraziť detail
CS 77-RE

CS 77-RE

Renaissance

Zobraziť detail
CS 77-HV

CS 77-HV

Skryté krídlo

Zobraziť detail
CS 77-SO

CS 77-SO

Softline

Zobraziť detail

Vlastnosti

Pohľadová šírka  rámu - dovnútra otváravé                        51 mm
Pohľadová širka krídla - dovnútra otváravé 33 mm
Pohľadová šírka  rámu - von otváravé -
Pohľadová šírka  krídla- vonotváravé -
Min. pohľadová šírka T-profilu 76 mm
Stavebná hĺbka rámu 77 mm
Stavebná hĺbka krídla 86 mm
Hrúbka skla  do 53 mm
Tepelná izolácia 32 mm omega

Parametre

stavebná hĺbka
77 mm stavebná hĺbka
tepelná izolácia
1,2 W/m²K tepelná izolácia
bezpečnosť
RC 2 , RC 3 bezpečnosť
nepriezvučnosť
36 dB - 42 dB nepriezvučnosť
